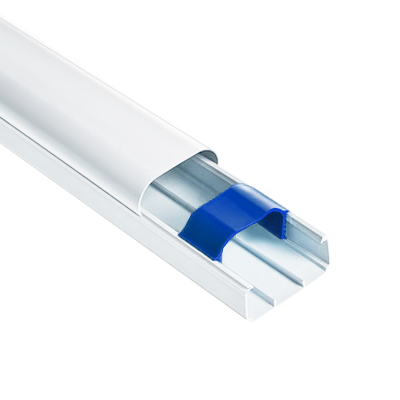

Технические характеристики кабель-канала 74×55 мм Рувинил
- ТУ: 3464-004-18669258-03
- ГОСТ: Р50827-95 (МЭК 670-89)
- МАТЕРИАЛ: поливинилхлорид (ПВХ)ударопрочный, самозатухающий до t 950°С (испытание нитью накаливания 2 мм)
- ЦВЕТ: белый (диапазон RAL 9003 /9010)
- СТЕПЕНЬ ЗАЩИТЫ: IP 40
- ТЕМПЕРАТУРА МОНТАЖА И ЭКСПЛУАТАЦИИ: от −25°С до +70°С
- УДАРОПРОЧНОСТЬ: 6 Дж
- КОМПЛЕКТАЦИЯ: основание короба всборе с крышкой, 4 фиксирующие скобы ФСК-74×55
ЗАО «Рувинил» предлагает различные средства защиты коммуникационных систем.«Рувинил» производит такие товары, как кабель-канал, модульные щитки подавтоматические выключатели и многое другое. Продукция отвечает современнымстандартам безопасности.
Назначение:
Кабель-каналы предназначены для прокладки коммуникаций кондиционеров —фреоновыхтрубок и дренажных шлангов.Система кабельных трасс длябытовогокондиционирования, вентиляции и обогрева"Арктика" предназначена дляустановки как в жилыхи офисных помещениях, так и в производственных.Такжесистема «Арктика» может быть проложена пофасадам зданий.В систему кабельныхтрасс входят кабельныеканалы, аксессуары и дренажные армированныешлангидиаметром от 12 мм до 40 мм.Кабель-каналы предназначены для прокладки в нихскрытым и (или) открытым способами по сгораемым и несгораемым поверхностям каквнутри помещений, так и на открытом воздухе электрических, телефонных,компьютерных и телевизионных сетей, работающих при электрическом напряжениипостоянного или переменного тока величиной не более 1000 В.
Короба выполнены из самозатухающего ПВХ, устойчивого к распространению огня.Имеет двойной замок.
Имеется пожарный сертификат.
Преимущества систем:
- двойной замок позволяет многократно открывать и закрывать кабель-канал;
- Широкий ассортимент аксессуаров позволяетпровести качественный монтажкабельногоканала и делает систему гибкой;
- простота укладки;
- степень защиты IP 40;
- механическая прочность;
- надежность крепления крышки (двойной замок);
- эстетичный внешний вид.Кабель-канал, специально предназначенный дляэстетичной проводки электрики и скрытия шлангов и трубок откондиционера.Короба гармонично вписываются в интерьер помещения и являютсяестественным дополнением к кондиционеру.;
- цвета: белый, коричневый, под структуру дерева;
- возможность установки в кабель-каналы всех видов модульных механизмов спомощью суппорта 45×45 мм
- Аксессуар «ввод в стену под углом90 градусов» позволяет произвести монтажприбоковом проходе через стену и придаёт системезаконченный вид;
- Все кабельные каналы упакованы в практичные прямоугольные короба изгофрокартона. Аксессуары упакованы впрозрачную полиэтиленовую плёнку слоготипом компании"РУВИНИЛ" и затем — в стандартные картонныекоробкиразмером 475×275×345
Особенности монтажа
Короб с основанием монтируется обычным способом — к стене крепитсяоснование,на которое впоследствии защёлкивается полукруглая крышка. Основнойотличительной особенностью кабельных коробов для коммуникацийкондиционеровявляется продуманная система крепежа фреоновых и дренажныхтрубок. Во времямонтажа прокладываемые в коробе трубки прижимаются к егооснованию специальнымипластиковыми фиксирующими скобами (арт.ФСК-74×55),которые значительнооблегчают монтаж системы, исключают давление трубок накрышку короба и повышаютобщую жёсткость кабельного канала.
Порядок монтажа кабель-канала:
- 1. Основание короба крепится к стене саморезами.
- 2. Прокладываются фреоновые и дренажные шланги, а при необходимости икабель.
- 3. Трубки закрепляются в основании короба при помощи фиксирующих скоб ФСК.
- 4. Крышка короба устанавливается защелкиванием на основании.

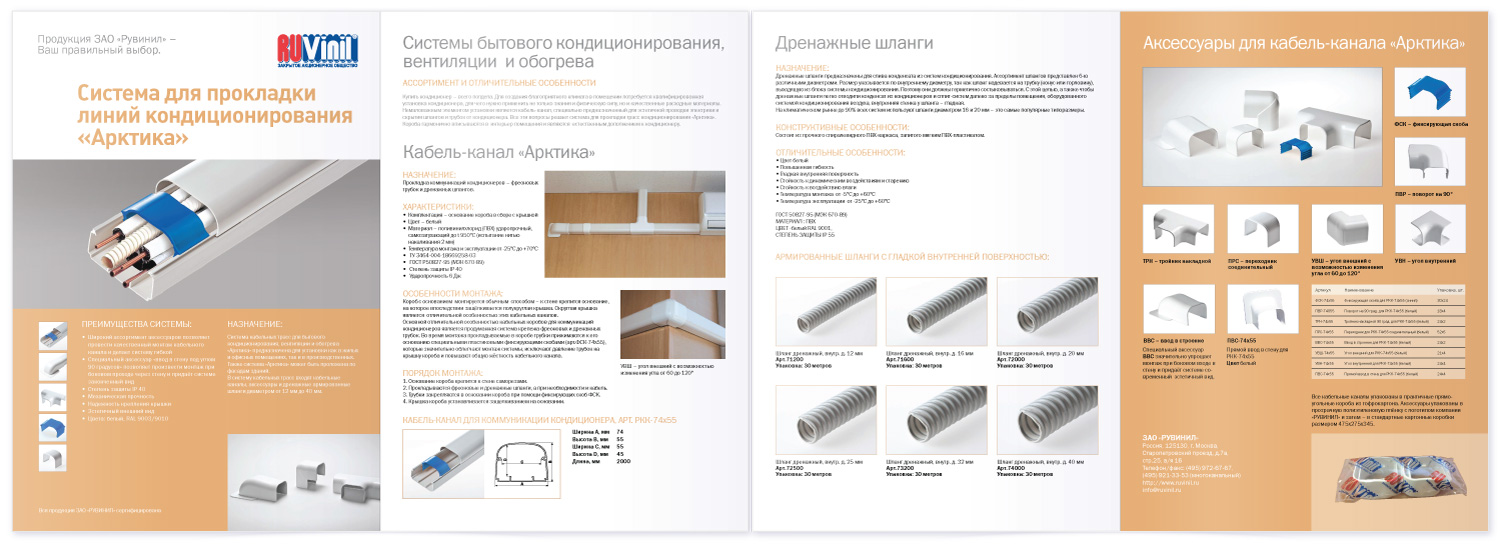

Скачать листовку кабель-канал 74×55 «Арктика» Рувинил
